Linux bonding 본딩

★★★ 학습내용이 매우 가볍습니다. 심도 깊은 학습을 원하시면 죄송합니다.ㅠㅠ★★



리눅스 설정에 구구단 같은 필수 설정 bonding 연습을 해보겠습니다.







[환경]

VMware16 / rhel8.6







[선행사항]

네트워크 데몬은 network-scripts를 사용하였습니다.

그대로 따라하실 분은 NetworkManager 죽이고 시작하겠습니다.

# yum -y install network-scripts

# systemctl status NetworManager

# systemctl disable NetworkManager

# systemctl stop NetworkManager

# systemctl enable network

# systemctl start network









[IP 하나 랜카드(NIC) 2개]

VMware에서 Network Adapter 4개를 설정했는데 2개를 이용해 보겠습니다.

※ 개인 취향입니다. Network Adapter 2개만 설정하셔도 됩니다.

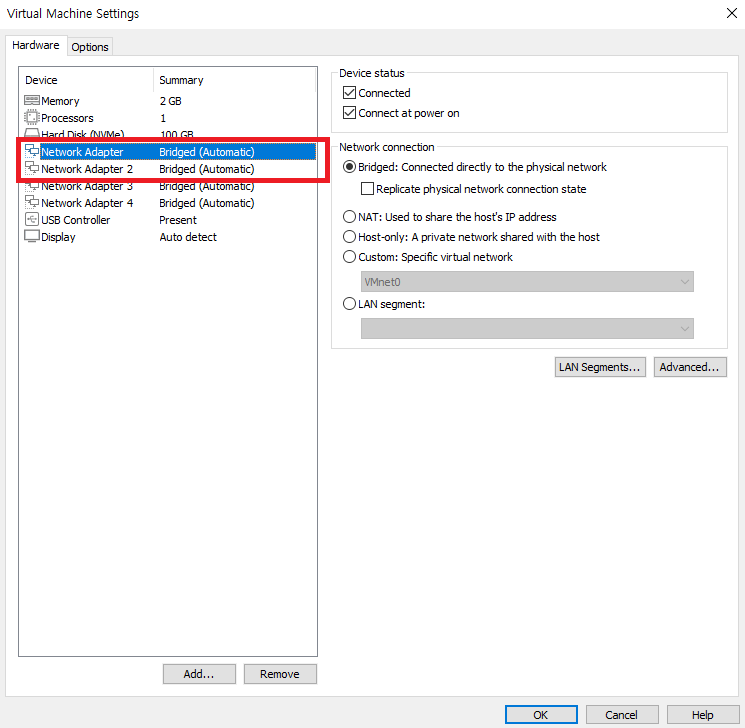

VMware 설정 확인

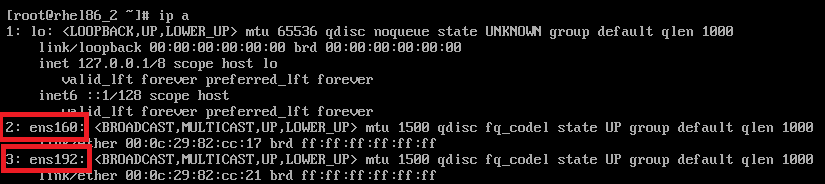

# ip a 명령어로 네트워크 상태 확인 하겠습니다.

아래의 IP 환경으로 bonding 구성을 아래와 같이 설정하겠습니다.

ip : 10.10.34.101/24

gw : 10.10.34.254

bonding name : bond0



- ens160 설정

# vi /etc/sysconfig/network-scripts/ifcfg-ens160



--------------------------ifcfg-ens160 파일 내용----------------------

TYPE=Ethernet

BOOTPROTO=none

NAME=ens160

UUID={파일에 있는 내용}

DEVICE=ens160

ONBOOT=yes

MASTER=bond0

SLAVE=yes

----------------------------------------------------------------------------------



- ens192 설정

# vi /etc/sysconfig/network-scripts/ifcfg-ens192



--------------------------ifcfg-ens192 파일 내용----------------------

TYPE=Ethernet

BOOTPROTO=none

NAME=ens192

UUID={파일에 있는 내용}

DEVICE=ens192

ONBOOT=yes

MASTER=bond0

SLAVE=yes

----------------------------------------------------------------------------------



- bond0 파일 생성 및 설정

# vi /etc/sysconfig/network-scripts/ifcfg-bond0



--------------------------ifcfg-bond0 파일 내용----------------------

TYPE=Ethernet

BOOTPROTO=none

DEVICE=bond0

ONBOOT=yes

BONDING_MASTER=yes

BONDING_OPTS="mode=1 miimon=100 primary=ens160"

IPADDR=10.10.34.101

NETMASK=255.255.255.0

GATEWAY=10.10.34.254

DNS1=8.8.8.8

DNS2=8.8.4.4

----------------------------------------------------------------------------------







[설정 완료 후]

네트워크 데몬 재기동 및 bonding 설정 최종 확인을 해보겠습니다.

# systemctl restart network

# cat /proc/net/bonding/bond0

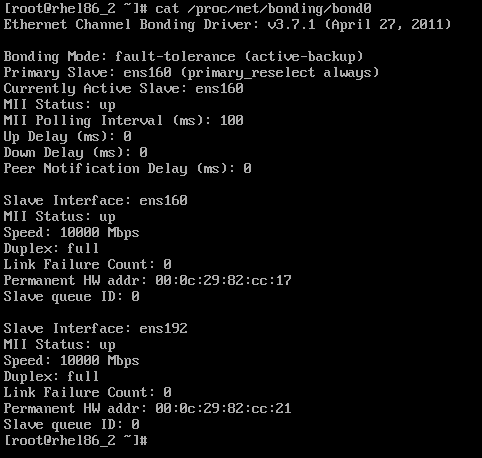

bonding 설정 최종 확인

/proc/net/bonding/ 디렉터리 안에 있는 bonding 파일을 꼭 확인하여 위 그림처럼 적용을 확인합니다.



설정 옵션에 대한 자세한 내용이 없는데 어설픈 설명은 위험할것 같아서 실습 위주로 내용을 채웠습니다.

bonding 관련 자세한 내용은 다른 곳에서 보시는 것을 추천합니다.





혹시 틀린내용 있으면 글 남겨주세요.
